Infrastruktura tramwajowa
Prefabrykacja łuków tramwajowych
Prefabrykaty łuków tramwajowych CONTRACK to element kompleksowej technologii budowy infrastruktury, zaprojektowany do realizacji najbardziej wymagających geometrycznie odcinków torowisk.
O produkcie

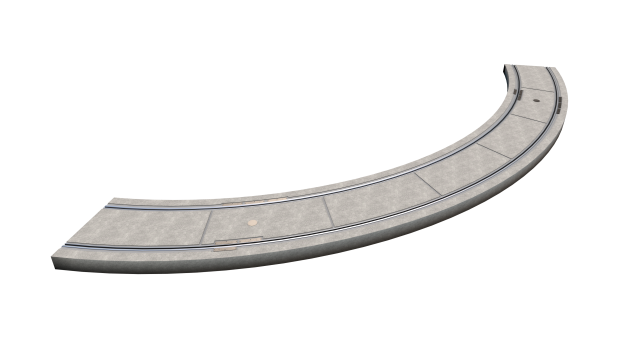

Wielkogabarytowe łuki tramwajowe
Prefabrykowane łuki tramwajowe CONTRACK to gotowe elementy torowiska przygotowane w kontrolowanych warunkach produkcyjnych, dostarczane na miejsce inwestycji jako spójny system do integracji.
W przeciwieństwie do tradycyjnych metod, gdzie geometria łuku jest kształtowana bezpośrednio na budowie, tutaj kluczowe parametry są odwzorowane z wysoką dokładnością już na etapie produkcji.
To szczególnie istotne właśnie w łukach, gdzie nawet niewielkie odchylenia wpływają na komfort jazdy, zużycie infrastruktury i koszty utrzymania.
Konstrukcja
dedykowana konstrukcja
Prefabrykaty łuków CONTRACK bazują na żelbetowych płytach dostosowanych
do konkretnej geometrii toru i zintegrowanych z systemem torowym.
Konstrukcja eliminuje przypadkowość wykonania i umożliwia:
- wykonanie prefabrykowanych elementów odwzorowujących dokładny przebieg łuku
- precyzyjne osadzenie szyn i elementów mocujących
- dostosowanie do różnych promieni łuków i warunków lokalnych
- zaprojektowanie przechyłki
- stosowanie smarownic zgodnie z założeniami projektowymi
- kompatybilność z systemem technologii prefabrykacji na całym odcinku
- dostosowani do łuku - maksymalna długość płyty to 6 m.
Maksymalne gabaryty prefabrykowanych płyt:
| Grubość | Szerokość | Długość | Ciężar | |
| Dla płyt w zbrojeniu tradycyjnym, kompozytowym i hybrydowym | 0,4 m | 4,5 m | 7,5 m | 19 t |
| Dla płyt w zbrojeniu tradycyjnym, kompozytowym, hybrydowym oraz na sprężynach | 0,4 m | 4 m | 16,5 m | 38 t |
Plusy produktu
Prefabrykowane łuki tramwajowe CONTRACK umożliwiają
- wysoką precyzję odwzorowania geometrii łuku
- ograniczenie błędów wykonawczych w najbardziej wymagających odcinkach
- poprawę komfortu przejazdu i stabilności toru
- zmniejszenie zużycia elementów torowych i infrastruktury
- skrócenie czasu zabudowy kluczowych punktów infrastruktury tramwajowo-drogowej
- uporządkowanie i przewidywalność realizacji prac
- kompatybilność z systemem CONTRACK na całej inwestycji
Modernizacja
Modernizacje łuków tramwajowych
Prefabrykowane łuki tramwajowe CONTRACK doskonale sprawdzają się w modernizacjach istniejącej infrastruktury, gdzie kluczowe jest zachowanie geometrii i ograniczenie ingerencji w otoczenie. Ponadto technologia CONTRACK umożliwia bezpieczną wymianę stalowej części konstrukcji łuku tramwajowego bez naruszania nawierzchni betonowego łuku, przedłużając w ten sposób cykl eksploatacji prefabrykowanego monolitu i przyspieszenie prac modernizacyjnych.
Dzięki prefabrykacji możliwe jest:
- precyzyjne odtworzenie lub poprawa istniejących łuków
- ograniczenie czasu prac w wymagających lokalizacjach
- zmniejszenie wpływu inwestycji na ruch tramwajowy i drogowy
trwałość i jakość
trwałość i jakość początkowa
Łuki tramwajowe należą do najbardziej obciążonych elementów torowiska, dlatego ich jakość wykonania ma kluczowe znaczenie. CONTRACK umożliwia pełną kontrolę produkcji i parametrów nawierzchni, co zwiększa jej jakość początkową.
Prefabrykacja w kontrolowanych warunkach oraz zastosowanie sprawdzonych rozwiązań materiałowych (w tym technologii wspieranych przez SIKA) zapewniają:
- wysoką odporność na siły dynamiczne i boczne
- stabilność geometryczną w długim okresie
- ograniczenie degradacji toru i nawierzchni
To przekłada się na mniejsze potrzeby utrzymaniowe i większą niezawodność infrastruktury.
Lokalizacja
Prefabrykacja dla podwyższonych wymagań technicznych
Prefabrykaty łuków tramwajowych CONTRACK znajdują zastosowanie wszędzie tam, gdzie geometria toru ma kluczowe znaczenie dla funkcjonowania infrastruktury:
- łuki w centrach miast i gęstej zabudowie
- odcinki o małych promieniach łuków
- miejsca o dużym natężeniu ruchu tramwajowego
- obszary wymagające wysokiej precyzji i trwałości torowiska
- modernizowane fragmenty infrastruktury o podwyższonych wymaganiach technicznych
To rozwiązanie szczególnie efektywne tam, gdzie błędy wykonawcze mają największe konsekwencje.
Wideo
Prezentacja płyt tramwajowych w łuku
