Technologia

Contrack to technologia prefabrykowanych rozjazdów, nietypowych przejazdów i łuków, integrująca stalową konstrukcję układu torowego z żelbetowymi płytami, przy wykorzystaniu materiału poliuretanowego do ciągłego, sprężystego mocowania szyn.


Przewagą prefabrykatów jest jakość skutkująca wysoką trwałością produktu. Dlatego przykładamy najwyższą wagę do naszego Systemu Zarządzania Jakością - SPRAWDŹ GO

technology technology technology

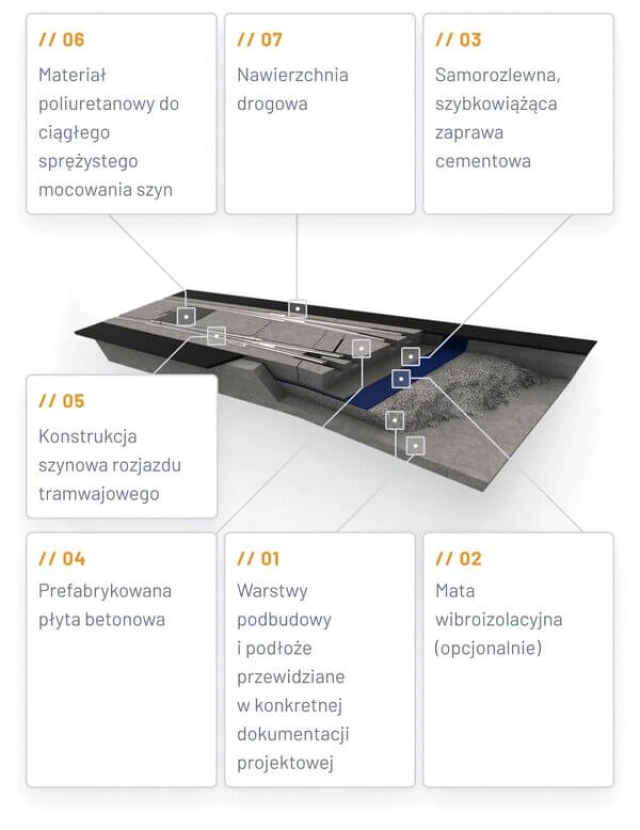

Materiał poliuretanowy do ciągłego sprężystego mocowania szyn

Konstrukcja szynowa rozjazdu tramwajowego

Nawierzchnia drogowa

Prefabrykowana płyta betonowa

Warstwy podbudowy i podłoże przewidziane w konkretnej dokumentacji projektowej

Mata wibroizolacyjna (opcjonalnie)

Samorozlewna, szybkowiążąca zaprawa cementowa

1

Materiał poliuretanowy do ciągłego sprężystego mocowania szyn

2

Konstrukcja szynowa rozjazdu tramwajowego

3

Nawierzchnia drogowa

4

Prefabrykowana płyta betonowa

5

Warstwy podbudowy i podłoże przewidziane w konkretnej dokumentacji projektowej

6

Mata wibroizolacyjna (opcjonalnie)

7

Samorozlewna, szybkowiążąca zaprawa cementowa

Kompleksowy proces

Nasza technologia ma charakter kompleksowy. Contrack obejmuje zarówno proces produkcji, jak i bezpiecznej logistyki oraz sprawnej zabudowy, a w końcu także możliwość łatwej wymiany części stalowej rozjazdu bez uszczerbku dla płyt żelbetowych. Sprawdź szczegóły naszej oferty: katalog CONTRACK.

1

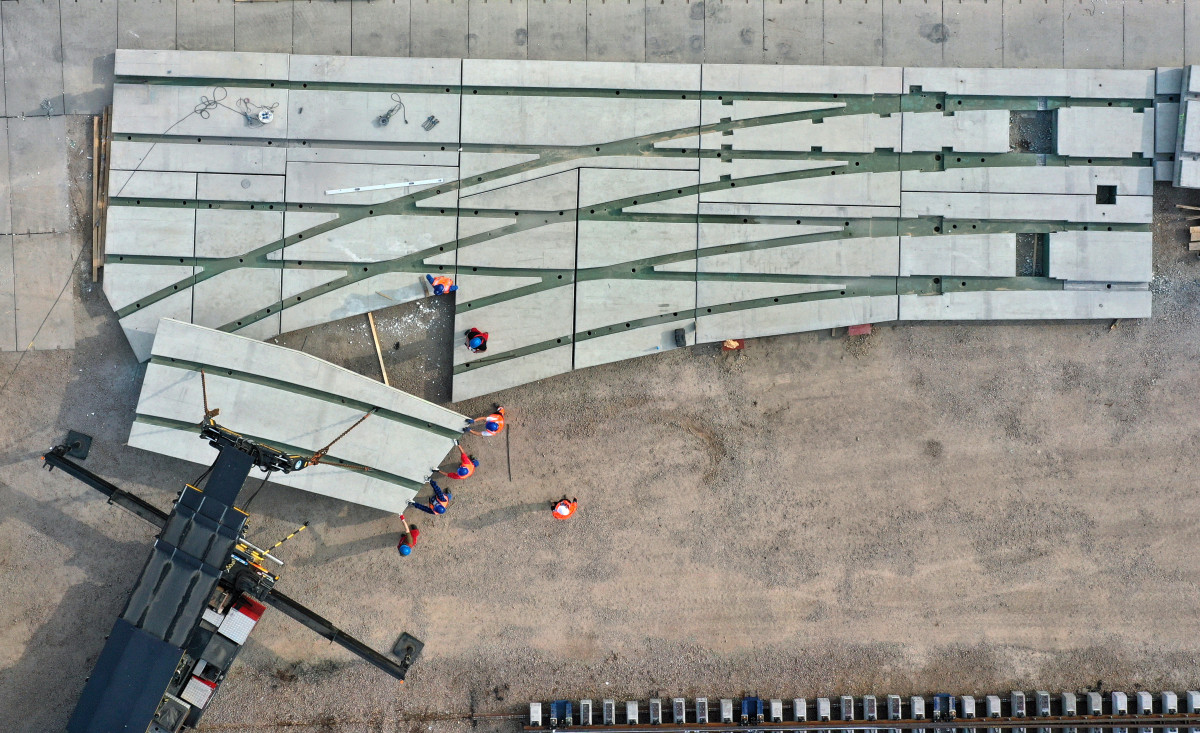

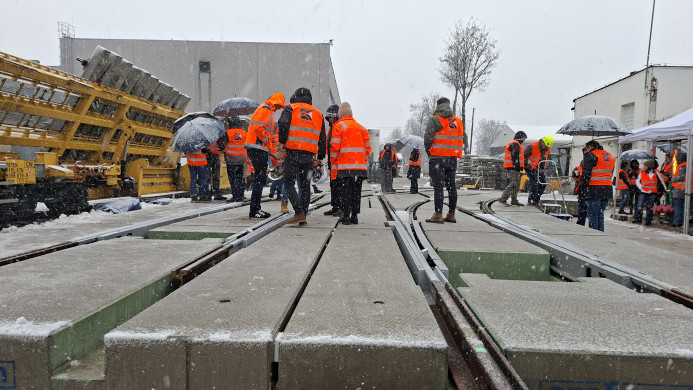

Produkcja

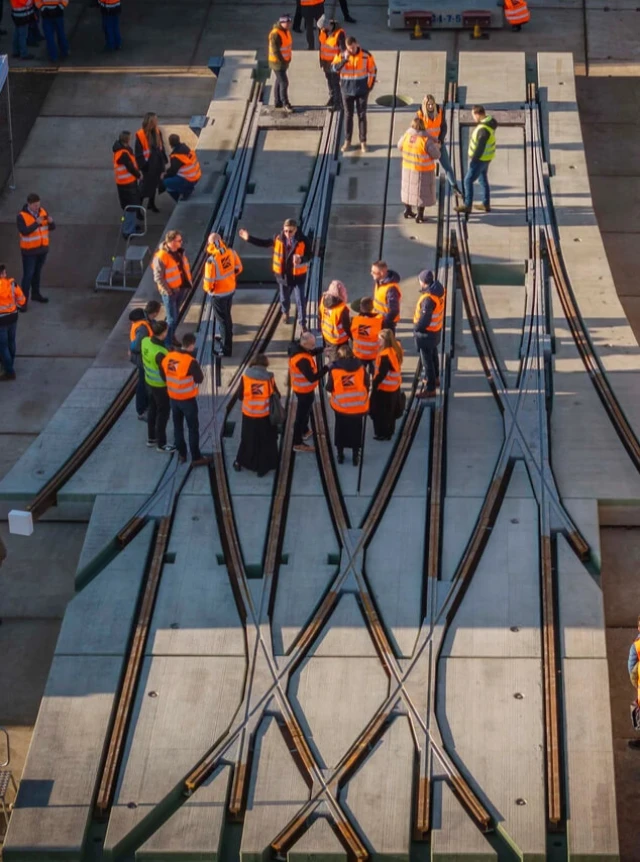

Etap obejmuje produkcję specjalnie zaprojektowanej części stalowej rozjazdu tramwajowego (wraz z montażem napędów zwrotnic, skrzynek odwodnieniowych i instalacji ogrzewania zwrotnic), nietypowego przejazdu lub łuku torowego oraz dedykowanych dlań płyt żelbetowych.
W fabryce wykonywane jest precyzyjne dopasowanie i regulacja całego układu, a docelowo, przy mniej skomplikowanych rozjazdach (np. jednotorowy pojedynczy) możliwa będzie także integracja całego układu z wykorzystaniem masy poliuretanowej do ciągłego, sprężystego mocowania szyn. Przy bardziej skomplikowanych układach torowych ostateczna integracja następuje na placu budowy.
Prefabrykaty CONTRACK nie mają charakteru seryjnego, projektuje i produkuje się je pod konkretne zamówienie. Wymaga to uwzględnienia przez zamawiającego odpowiedniego czasu na ich wytworzenie.



2

Logistyka

Proces bezpiecznego załadunku, transportu i rozładunku prefabrykowanych elementów infrastruktury szynowej, zapewniony jest dzięki wykorzystaniu odpowiednio dobranych maszyn i urządzeń. Do tych operacji wykorzystywane są wariantowo specjalistyczne suwnice kołowe (transport i załadunek w fabryce), system mobilnych bramownic PWP (precyzyjny rozładunek na placu budowy nawet pod rozwieszoną siecią trakcyjną), a - jeśli zachodzi taka potrzeba, zwłaszcza w transporcie na dalsze odległości - również specjalistyczne, kolejowe wagony SWITCHER do przewozu ponadgabarytowych ładunków.



3

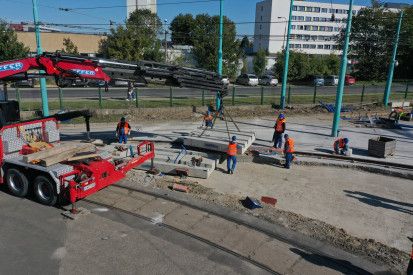

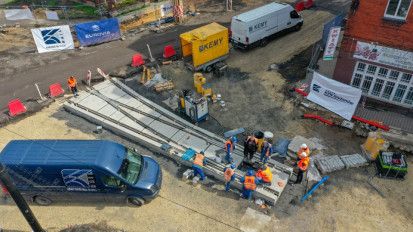

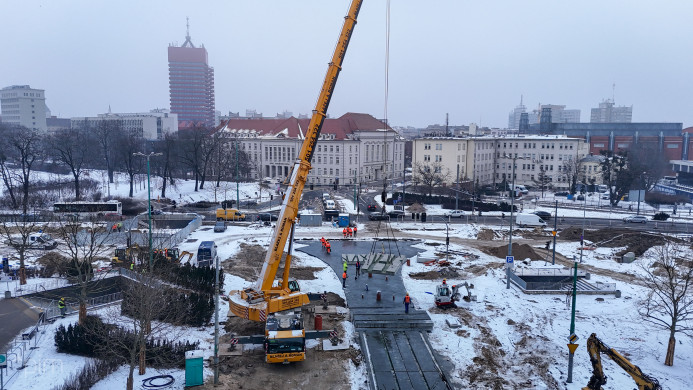

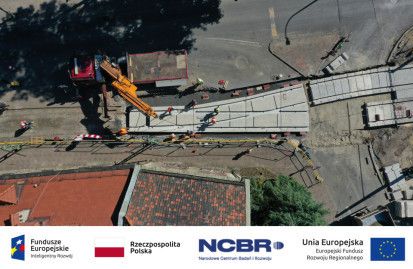

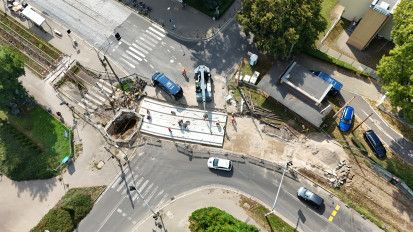

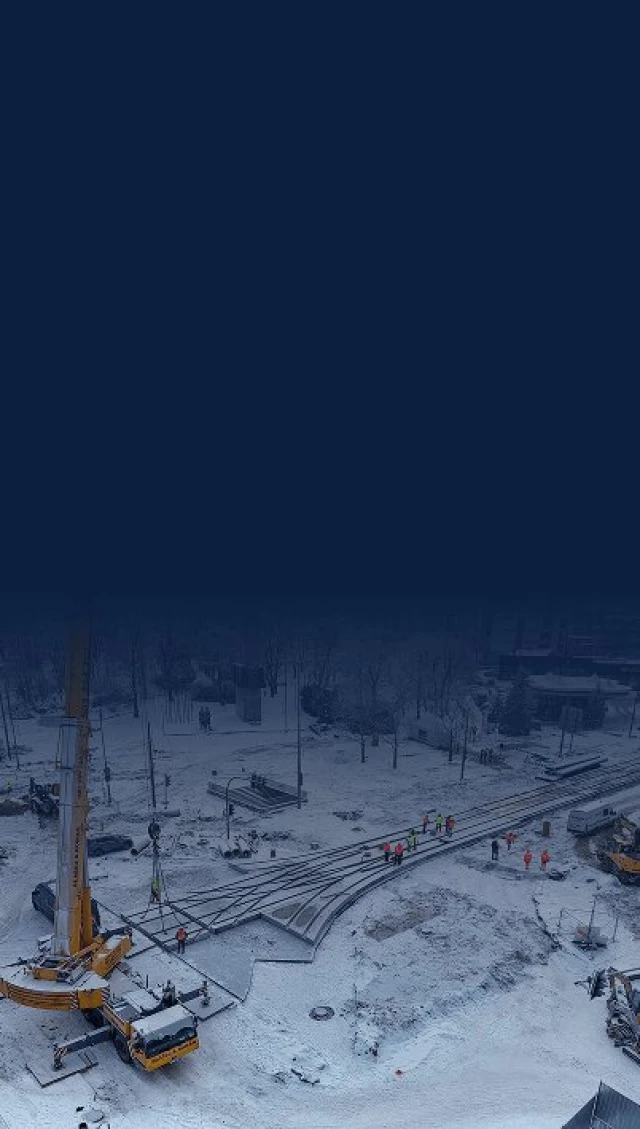

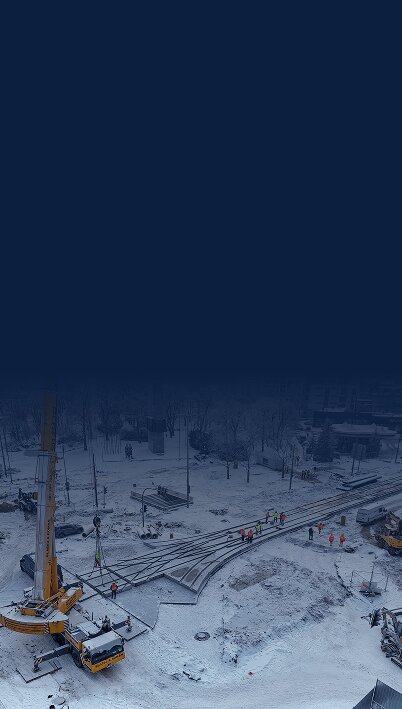

Zabudowa

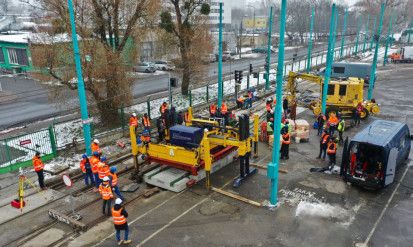

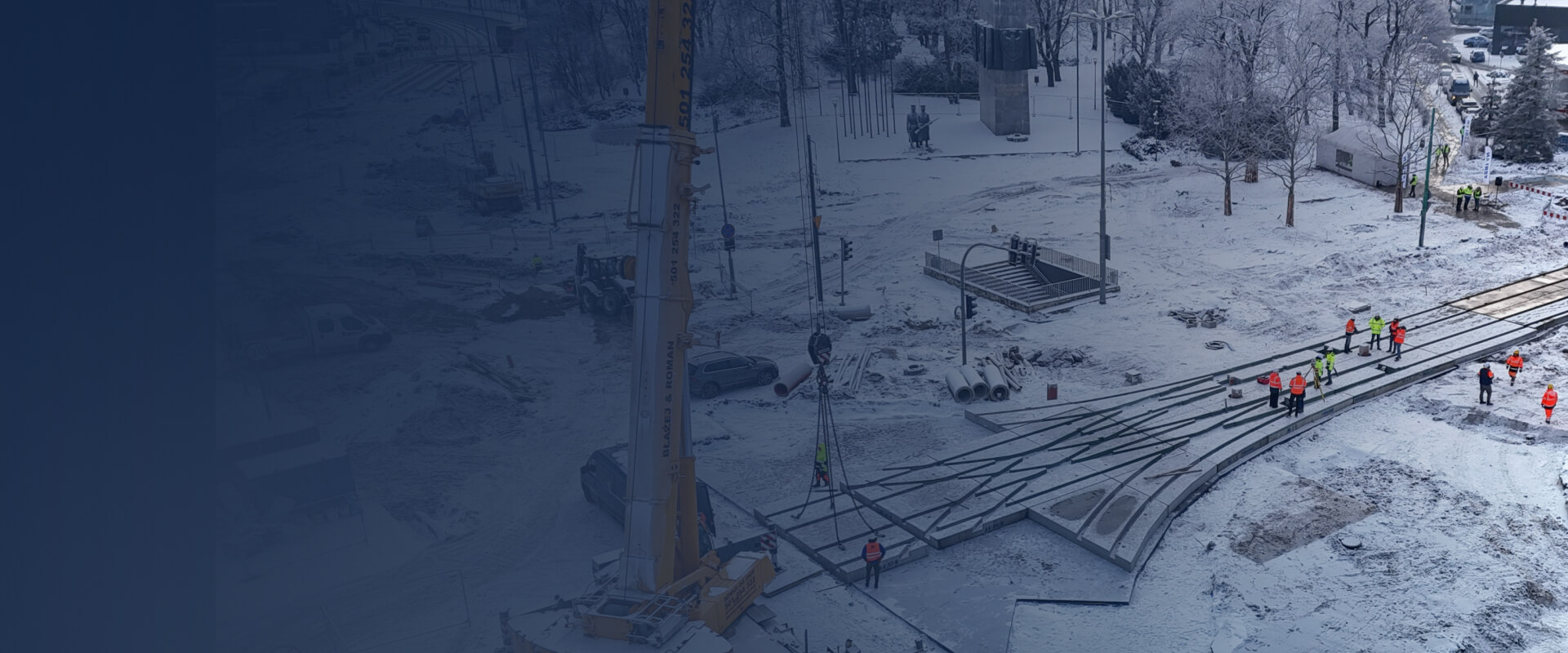

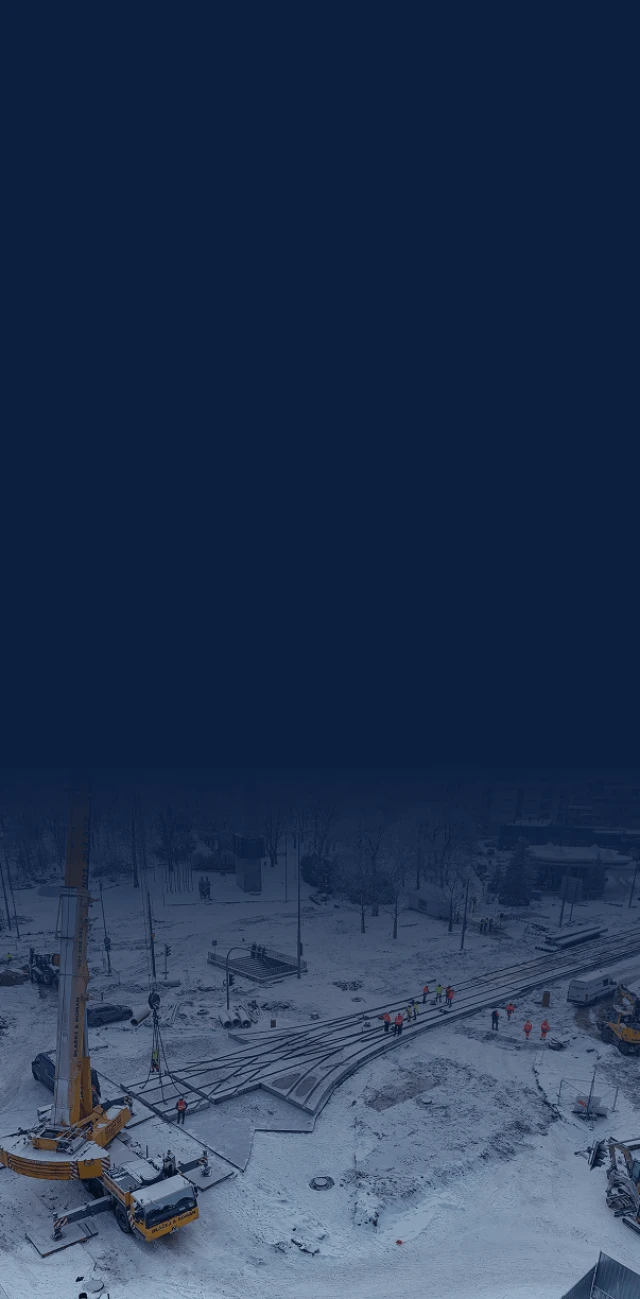

Szybka i prawidłowa zabudowa prefabrykatu jest możliwa dzięki dopracowanemu procesowi budowlanemu. Na przygotowanej wcześniej podbudowie (opcjonalne dodatkowe wykorzystanie mat wibroizolacyjnych), układany jest prefabrykat. Następnie jest on nieznacznie unoszony na siłownikach hydraulicznych, przy jednoczesnym wtłoczeniu przez specjalne otwory rewizyjne samorozlewnej, szybkowiążącej zaprawy cementowej. Wszystkie elementy konstrukcji są podłączane i ostatecznie regulowane – napęd zwrotnicy, układy odwodnienia czy ogrzewania i sterowania zwrotnic.
Docelowo cały powyższy proces powinien zamknąć się w czasie 72 godzin, czyli jednego weekendu.



4

Utrzymanie

Kluczową przewagą technologii CONTRACK jest możliwość wymiany części stalowej rozjazdu bez uszkadzania czy usuwania prefabrykowanych płyt żelbetowych. Ma to niebagatelne znaczenie przy założeniu, że średni czas eksploatacji rozjazdu tramwajowego jest 3 razy krótszy niż płyt betonowych. Opracowane rozwiązania umożliwiają wymianę zużytych iglic w zwrotnicach (co 5 lat), dylatacji między płytami betonowymi (co 10 lat) oraz całego układu torowego (co 10-12 lat).
Także w przypadku wymiany zużytego rozjazdu operacje budowalne będą realizowane w standardzie weekendowym (72 godziny).



zabudowa

Nasze know-how

usp-1

10 lat

Produkcja fabrycznie zmontowanych rozjazdów kolejowych

usp-2

600+

Operacje logistyczne związane z prefabrykatami kolejowymi

usp-3

20 lat

Produkcja, zabudowa i wymiana setek rozjazdów tramwajowych

Atuty

Przewagi technologii CONTRACK

time

Oszczędność czasu jest często decydującym argumentem przy wyborze technologii, zwłaszcza jeśli dotyczy prac budowalnych prowadzonych w centrach miast i związanych z nimi utrudnień. Przenosząc znaczną ilość procesów z placu budowy do fabryki producenta, wydatnie skracamy czas zabudowy kluczowych elementów infrastruktury torowej. Zamiast kilku tygodni koniecznych m.in. do dojrzewania warstw betonu, potrzebujemy kilku dni, by zabudować rozjazd czy przejazd i zintegrować go z nawierzchnią drogową (pasy autobusowo-tramwajowe, ronda, skrzyżowania drogowo-kolejowe, terminale przeładunkowe, przejścia dla pieszych czy przejazdy rowerowe). Ważnym aspektem jest też fakt skrócenia prac potrzebnych przy wymianie części stalowej rozjazdu. Możliwość wyciągnięcia zużytej konstrukcji stalowej, bez naruszenia płyty żelbetowej, a następnie szybkiego ułożenia nowego rozjazdu w kanałach szynowych, daje olbrzymią przewagę naszej technologii.

shield

Konstrukcje prefabrykowane charakteryzują się wydłużoną trwałością. Wynika to z faktu wykonania ich w ściśle kontrolowanym otoczeniu fabrycznym, niezależnym od czynników zewnętrznych (np. opady) z zachowaniem dużo większej dokładności dotyczącej operacji, wymiarów, czasów itp. Uzyskiwany w ten sposób prefabrykat ma bardzo wysoką jakość początkową. Przy zachowaniu najwyższych standardów montażu uzyskujemy więc rozjazd, układ torowy lub cały węzeł rozjazdowy doskonale zintegrowany z jezdnią i przystosowany do długotrwałej, bezpiecznej eksploatacji.

connection

Istotnym atutem prefabrykowanych rozjazdów i przejazdów jest ujednolicenie stosowanych technologii zabudowy - zarówno prostych odcinków torowisk, jak i węzłów rozjazdowych. Dzięki temu na bardzo długich odcinkach jesteśmy w stanie stosować te same procesy budowlane i utrzymaniowe. Wpływa to korzystnie na sposób organizacji prac oraz ich długość, na ograniczenie problematycznych wykonawczo i eksploatacyjnie punktów styku różnych technologii, a w konsekwencji na związane z nimi wydatki.

low-price

Licząc koszty w całym cyklu eksploatacji prefabrykowanego rozjazdu czy przejazdu, uzyskujemy istotne oszczędności. Przy zastosowaniu technologii CONTRACK na etapie prac budowlanych odpadają operacje i roboczogodziny niezbędne do wykonania betonowego podlewu w technologii „na mokro”, prac związanych z dopasowaniem, mocowaniem konstrukcji rozjazdowej do wylanej płyty oraz wytwarzaniem warstwy wierzchniej (beton, asfalt, kostka brukowa).
Kluczowe oszczędności pojawiają się w trakcie eksploatacji całego prefabrykatu. Jako że trwałość płyty betonowej jest około trzy razy większa niż stalowej konstrukcji rozjazdu, możliwość wymiany tej ostatniej bez naruszenia struktury żelbetowej oznacza, że w cyklu życia naszych płyt prefabrykowanych można zamontować w sprawny sposób aż trzy rozjazdy, redukując koszty i czas każdorazowego konstruowania podlewu betonowego.

humanity

Istotnym kryterium przemawiającym za technologią CONTRACK pozostają szeroko pojęte koszty ukryte, towarzyszące realizacjom inwestycji lub remontów infrastruktury torowej - koszty, które ponosi właściciel, lokalna społeczność, a także organizator transportu publicznego. Wśród nich wyróżnić należy przede wszystkim wydatki zawiązane z organizacją objazdów dla kierowców pojazdów indywidualnych oraz utrzymywaniem komunikacji zastępczej. Sprawna zabudowa lub wymiana prefabrykatów rozjazdów tramwajowych znacząco skraca czas stosowania kosztownych i czasochłonnych zastępczych rozwiązań komunikacyjnych, generując istotne oszczędności i zmniejszając społeczną uciążliwość procesów budowlanych.

Czas

time

Oszczędność czasu jest często decydującym argumentem przy wyborze technologii, zwłaszcza jeśli dotyczy prac budowalnych prowadzonych w centrach miast i związanych z nimi utrudnień. Przenosząc znaczną ilość procesów z placu budowy do fabryki producenta, wydatnie skracamy czas zabudowy kluczowych elementów infrastruktury torowej. Zamiast kilku tygodni koniecznych m.in. do dojrzewania warstw betonu, potrzebujemy kilku dni, by zabudować rozjazd czy przejazd i zintegrować go z nawierzchnią drogową (pasy autobusowo-tramwajowe, ronda, skrzyżowania drogowo-kolejowe, terminale przeładunkowe, przejścia dla pieszych czy przejazdy rowerowe). Ważnym aspektem jest też fakt skrócenia prac potrzebnych przy wymianie części stalowej rozjazdu. Możliwość wyciągnięcia zużytej konstrukcji stalowej, bez naruszenia płyty żelbetowej, a następnie szybkiego ułożenia nowego rozjazdu w kanałach szynowych, daje olbrzymią przewagę naszej technologii.

Trwałość

shield

Konstrukcje prefabrykowane charakteryzują się wydłużoną trwałością. Wynika to z faktu wykonania ich w ściśle kontrolowanym otoczeniu fabrycznym, niezależnym od czynników zewnętrznych (np. opady) z zachowaniem dużo większej dokładności dotyczącej operacji, wymiarów, czasów itp. Uzyskiwany w ten sposób prefabrykat ma bardzo wysoką jakość początkową. Przy zachowaniu najwyższych standardów montażu uzyskujemy więc rozjazd, układ torowy lub cały węzeł rozjazdowy doskonale zintegrowany z jezdnią i przystosowany do długotrwałej, bezpiecznej eksploatacji.

Ciągłość

connection

Istotnym atutem prefabrykowanych rozjazdów i przejazdów jest ujednolicenie stosowanych technologii zabudowy - zarówno prostych odcinków torowisk, jak i węzłów rozjazdowych. Dzięki temu na bardzo długich odcinkach jesteśmy w stanie stosować te same procesy budowlane i utrzymaniowe. Wpływa to korzystnie na sposób organizacji prac oraz ich długość, na ograniczenie problematycznych wykonawczo i eksploatacyjnie punktów styku różnych technologii, a w konsekwencji na związane z nimi wydatki.

Koszty LCC

low-price

Licząc koszty w całym cyklu eksploatacji prefabrykowanego rozjazdu czy przejazdu, uzyskujemy istotne oszczędności. Przy zastosowaniu technologii CONTRACK na etapie prac budowlanych odpadają operacje i roboczogodziny niezbędne do wykonania betonowego podlewu w technologii „na mokro”, prac związanych z dopasowaniem, mocowaniem konstrukcji rozjazdowej do wylanej płyty oraz wytwarzaniem warstwy wierzchniej (beton, asfalt, kostka brukowa).
Kluczowe oszczędności pojawiają się w trakcie eksploatacji całego prefabrykatu. Jako że trwałość płyty betonowej jest około trzy razy większa niż stalowej konstrukcji rozjazdu, możliwość wymiany tej ostatniej bez naruszenia struktury żelbetowej oznacza, że w cyklu życia naszych płyt prefabrykowanych można zamontować w sprawny sposób aż trzy rozjazdy, redukując koszty i czas każdorazowego konstruowania podlewu betonowego.

Koszty społeczne

humanity

Istotnym kryterium przemawiającym za technologią CONTRACK pozostają szeroko pojęte koszty ukryte, towarzyszące realizacjom inwestycji lub remontów infrastruktury torowej - koszty, które ponosi właściciel, lokalna społeczność, a także organizator transportu publicznego. Wśród nich wyróżnić należy przede wszystkim wydatki zawiązane z organizacją objazdów dla kierowców pojazdów indywidualnych oraz utrzymywaniem komunikacji zastępczej. Sprawna zabudowa lub wymiana prefabrykatów rozjazdów tramwajowych znacząco skraca czas stosowania kosztownych i czasochłonnych zastępczych rozwiązań komunikacyjnych, generując istotne oszczędności i zmniejszając społeczną uciążliwość procesów budowlanych.

Poznaj naszą ofertę
product

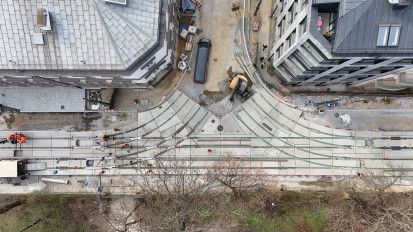

CONTRACK PBR

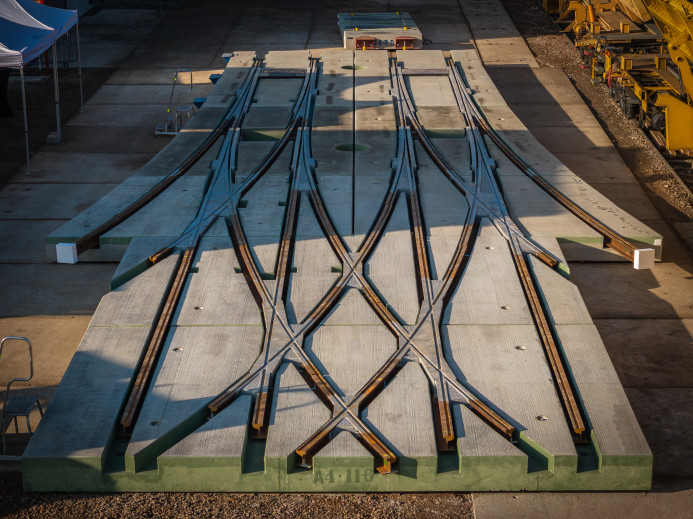

Płyty betonowe rozjazdowe (PBR) to zaawansowane prefabrykaty integrujące stalową konstrukcję rozjazdów tramwajowych ze specjalnie zaprojektowanymi płytami żelbetowymi przy pomocy materiału poliuretanowego do ciągłego, sprężystego mocowania szyn.

Poznaj produkt
product

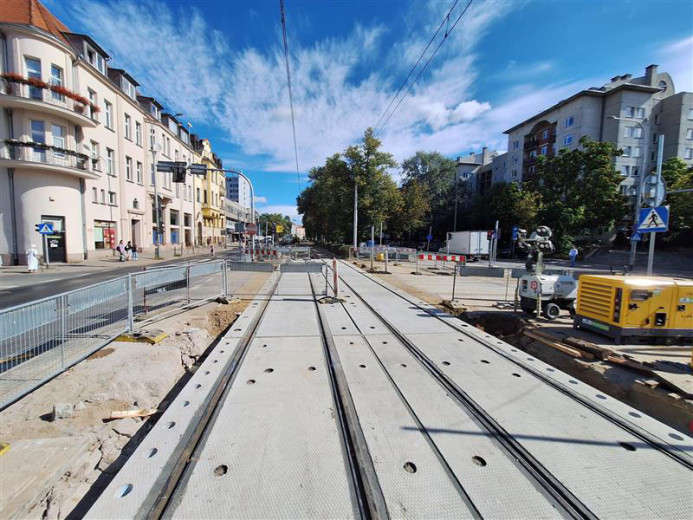

CONTRACK PBP

Płyty Betonowe Przejazdowe (PBP) - prefabrykaty dedykowanych przejazdów tramwajowych montowanych pod trakcją, integrujące żelbetową nawierzchnię z układem torowym z wykorzystaniem specjalistycznego materiału poliuretnaowego do ciągłego, sprężystego mocowania szyn.

Poznaj produkt
product

CONTRACK PBL

Płyty betonowe łukowe (PBL) to zaawansowane prefabrykaty integrujące stalową konstrukcję nietypowych łuków przejazdowych z zaprojektowanymi specjalnie dla nich monolitycznymi płytami żelbetowymi, przy pomocy materiału poliuretanowego do ciągłego, sprężystego mocowania szyn.

Poznaj produkt
product

CONTRACK WM

CONTRACK WM czyli moduł wstawki międzysystemowej, jest elementem umożliwiającym wykonanie połączenia spawanego pomiędzy nawierzchnią stalową rozjazdu a nawierzchnią w torze szlakowym.

Poznaj produkt
product

CONTRACK PBPW

Płyta Betonowa z Przyrządem Wyrównawczym (PBPW) integrująca prefabrykat betonowy z urządzeniem torowym niwelującym naprężenia w torowisku wynikające z rozszerzalności cieplnej stali szynowej.

Poznaj produkt

Już wkrótce!

product

Prefabrykowane rozjazdy dla portów i terminali

Produkt w przygotowaniu
