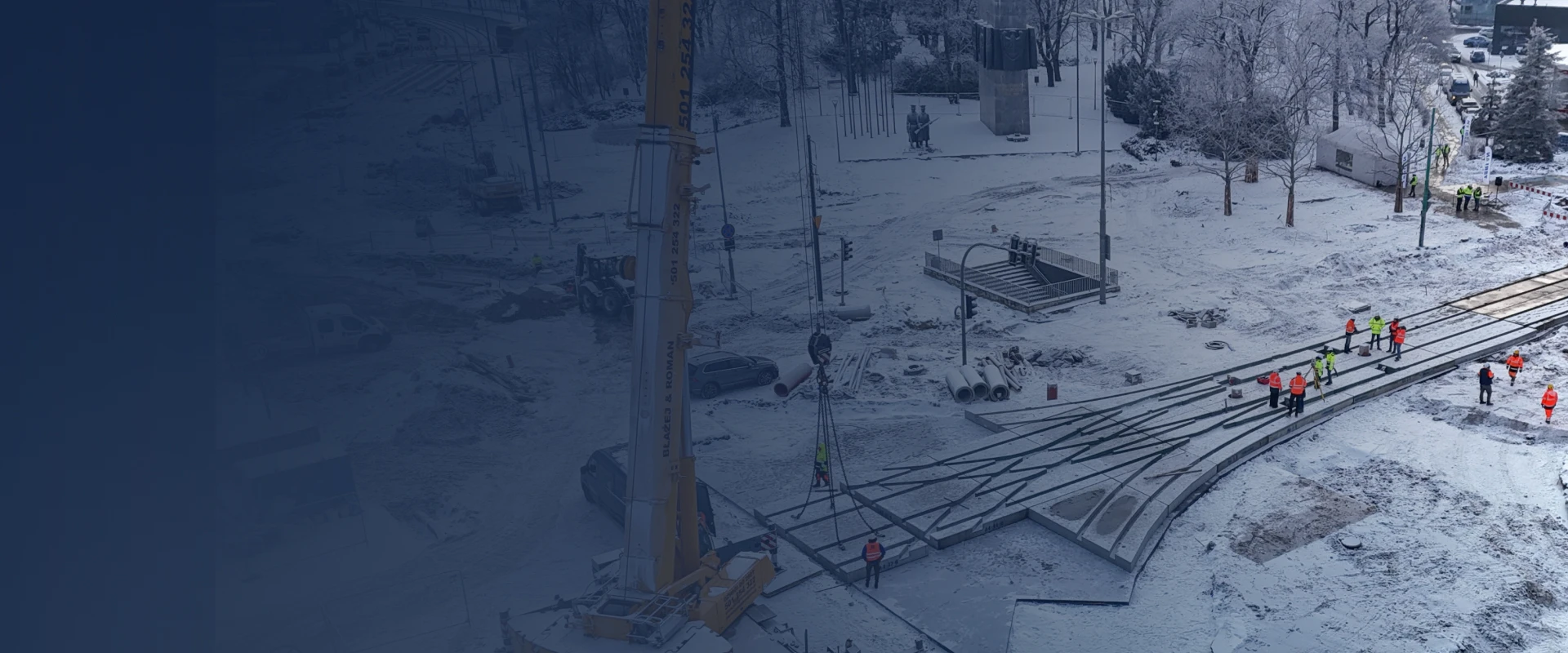

Contrack in der Straßenbahnweiche Poznań – Wierzbięcice
Technologie
Contrack ist eine Technologie für vorgefertigte Weichen, Sonderkreuzungen und gebogene Platten, die die Stahlkonstruktion des Gleisbaus mit Stahlbetonplatten integriert und Polyurethan für die durchgehende, elastische Befestigung der Schienen verwendet.
Der Vorteil der Fertigteile liegt in ihrer Qualität, die eine hohe Produktlebensdauer gewährleistet. Deshalb legen wir größten Wert auf unser Qualitätsmanagementsystem. – Überprüfen Sie es

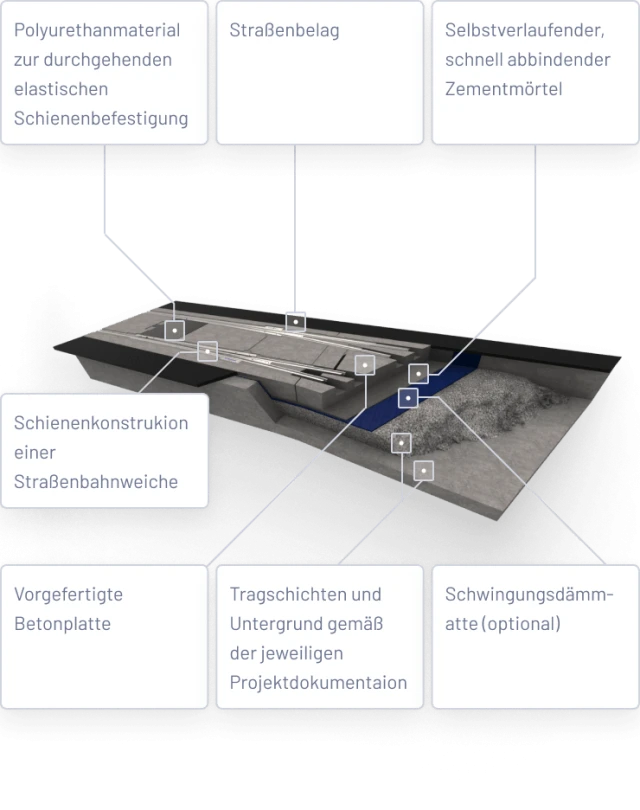

Polyurethanmaterial zur kontinuierlichen elastischen Schienenbefestigung
Schienenkonstruktion der Straßenbahnweiche
Straßenbelag
Vorgefertigte Betonplatte
Unterbau- und Untergrundschichten gemäß spezifischer Projektdokumentation
Schwingungsdämpfungsmatte (optional)
Selbstnivellierender, schnellbindender Zementmörtel
Polyurethanmaterial zur kontinuierlichen elastischen Schienenbefestigung
Schienenkonstruktion der Straßenbahnweiche
Straßenbelag
Vorgefertigte Betonplatte
Unterbau- und Untergrundschichten gemäß spezifischer Projektdokumentation
Schwingungsdämpfungsmatte (optional)
Selbstnivellierender, schnellbindender Zementmörtel
Umfassender Prozess
Unsere Technologie hat einen umfassenden Charakter. Contrack umfasst sowohl den Produktionsprozess als auch eine sichere Logistik und einen effizienten Einbau. Schließlich ermöglicht sie auch den einfachen Austausch des stählernen Weichenteils, ohne die Stahlbetonplatten zu beschädigen.
Weitere Details zu unserem Angebot finden unter: CONTRACK-Katalog.
Produktion
Diese Phase umfasst die Fertigung des speziell konstruierten Stahlbauteils einer Straßenbahnweiche (einschließlich der Montage von Weichenantrieben, Entwässerungskästen und Weichenheizungsanlagen), Sonderkreuzungen und gebogener Platten sowie der hierfür vorgesehenen Stahlbetonplatten.

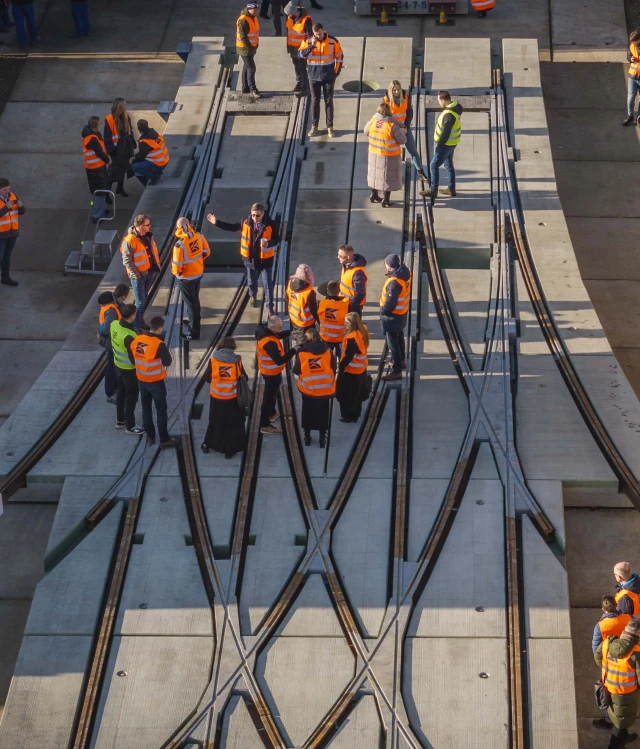

Im Werk erfolgt die präzise Anpassung und Justierung des gesamten Systems. Bei weniger komplexen Weichen (z. B. eingleisige Einfachweichen) wird künftig auch die vollständige Integration des Systems unter Verwendung von Polyurethanmasse zur durchgehenden, elastischen Schienenbefestigung möglich sein. Bei komplexeren Gleisanlagen findet die endgültige Integration auf der Baustelle statt.
CONTRACK-Fertigteile werden nicht serienmäßig produziert, sondern individuell nach konkreter Bestellung entworfen und gefertigt. Dies erfordert vom Auftraggeber die Berücksichtigung einer entsprechenden Produktionszeit.
Logistik
Der sichere Verlade-, Transport- und Entladevorgang von vorgefertigten Schieneninfrastrukturelementen wird durch den Einsatz entsprechend ausgewählten Maschinen und Geräte gewährleistet. Für diese Abläufe kommen je nach Bedarf verschiedene Lösungen zum Einsatz: spezialisierte gummibereifte Portalkräne (Transport und Verladung im Werk), das mobile Portalsystem PWP (präzises Entladen auf der Baustelle, selbst unter der aufgehängten Fahrleitung) sowie – falls erforderlich, insbesondere bei weiter entfernten Transporten – spezielle Eisenbahnwagen des Typs SWITCHER für den Transport von übergroßen Lasten.
Einbau
Der schnelle und korrekte Einbau des Fertigteils ist dank eines ausgereiften Bauprozesses möglich. Auf dem zuvor vorbereiteten Unterbau (optional mit zusätzlicher Verwendung von Vibrationsisolationsmatten) wird das Fertigteil positioniert. Anschließend wird es mithilfe von hydraulischen Zylindern leicht angehoben, während gleichzeitig durch spezielle Revisionsöffnungen ein selbstnivellierender, schnell abbindender Zementmörtel eingebracht wird. Alle Komponenten der Konstruktion werden angeschlossen und abschließend justiert – einschließlich Weichenantrieb, Entwässerungssystemen sowie Heiz- und Steuerungsanlagen der Weiche.
Der gesamte oben beschriebene Prozess soll idealerweise innerhalb von 72 Stunden, also an einem einzigen Wochenende, abgeschlossen sein.
Instandhaltung
Ein wesentlicher Vorteil der CONTRACK-Technologie ist die Möglichkeit, den Stahlteil der Weiche auszutauschen, ohne die vorgefertigten Stahlbetonplatten zu beschädigen oder entfernen zu müssen. Dies ist besonders wichtig, da Straßenbahnweichen im Durchschnitt nur ein Drittel der Lebensdauer von Betonplatten erreichen. Die entwickelten Lösungen ermöglichen den Austausch abgenutzter Zungenvorrichtungen in Weichen (alle 5 Jahre), der Dehnfugen zwischen Betonplatten (alle 10 Jahre) sowie des gesamten Gleissystems (alle 10 bis 12 Jahre).
Auch beim Austausch einer verschlissenen Weiche können die Bauarbeiten im Wochenendstandard durchgeführt werden, also innerhalb von 72 Stunden).
Unser Know-how
10 Jahre
Produktion von werkseitig montierten Eisenbahnweichen
600+
Logistikoperationen im Zusammenhang mit Eisenbahnfertigteilen
20 Jahre
Produktion, Installation und Austausch von Hunderten von Straßenbahnweichen
Vorteile
Vorteile der Contrack-Technologie
Ein entscheidendes Argumentbei der Auswahl der Technologie, insbesondere wenn es um Bauarbeiten in Stadtzentren und die damit verbundenen Beeinträchtigungen geht. Durch die Verlagerung eines wesentlichen Teils der Prozesse von der Baustelle in das Werk des Herstellers verkürzen wir die Einbauzeit der wichtigsten Elemente der Gleisinfrastruktur erheblich. Anstatt mehrerer Wochen, die unter anderem für das Aushärten der Betonschichten erforderlich sind, benötigen wir nur wenige Tage, um eine Weiche oder einen Bahnübergang zu bauen und ihn in die Straßenoberfläche zu integrieren (Bus- und Straßenbahnspuren, Kreisverkehre, Straßen- und Bahnkreuzungen, Umschlagterminals, Fußgängerüberwege oder Fahrradüberwege). Ein weiterer wichtiger Aspekt ist die deutliche Reduzierung des Arbeitsaufwands beim Austausch des stählernen Weichenteils. Die Möglichkeit, die verschlissene Stahlkonstruktion zu entfernen, ohne die Betonplatte zu beschädigen, und anschließend schnell eine neue Weiche in die Schienenkanäle einzubauen, stellt einen enormen Vorteil unserer Technologie dar.
Fertigteilkonstruktionen zeichnen sich durch eine längere Lebensdauer aus. Dies resultiert aus der Tatsache, dass sie in einer streng kontrollierten Fabrikumgebung hergestellt werden, unabhängig von äußeren Einflüssen (z. B. Niederschlägen) und unter Einhaltung einer viel höheren Genauigkeit in Bezug auf Arbeitsabläufe, Abmessungen, Zeiten usw. Das so hergestellte Fertigteil garantiert eine sehr hohe Anfangsqualität. Bei Einhaltung höchster Montagestandards erhalten wir somit eine Weiche, ein Gleissystem oder einen kompletten Weichenknoten, der perfekt in die Fahrbahn integriert ist und für einen langfristigen und sicheren Betrieb ausgelegt ist.
Ein wesentlicher Vorteil von vorgefertigten Weichen und Übergängen ist die Vereinheitlichung der eingesetzten Einbautechnologien – sowohl für einfache Gleisabschnitte als auch für komplexe Weichenknoten. Dadurch können auf sehr langen Strecken dieselben Bau- und Instandhaltungsprozesse angewendet werden. Dies wirkt sich positiv auf die Organisation und Dauer der Arbeiten aus, reduziert technisch und betrieblich problematische Schnittstellen zwischen unterschiedlichen Technologien und senkt letztlich die damit verbundenen Kosten.
Durch die Berechnung der Kosten über den gesamten Lebenszyklus von vorgefertigten Weichen oder Kreuzungen erzielen wir erhebliche Einsparungen. Durch den Einsatz der CONTRACK-Technologie entfallen während der Bauphase die Arbeiten und Arbeitsstunden, die für die Herstellung einer Betonunterlage in Nassbauweise, die Anpassung und Befestigung der Weichenkonstruktion an der gegossenen Platte sowie die Herstellung der Deckschicht (Beton, Asphalt, Pflastersteine) erforderlich sind.
Die entscheidenden Einsparungen entstehen allerdings während der gesamten Nutzungsdauer des Fertigteils. Da die Lebensdauer der Betonplatte etwa dreimal so lang ist wie die der Stahlkonstruktion einer Weiche, bedeutet die Möglichkeit, die Stahlkonstruktion auszutauschen, ohne die Stahlbetonstruktur zu beschädigen, dass im Lebenszyklus einer Betonplatten bis zu drei Weichen effizient ausgetauscht werden können. Dadurch werden die Kosten und der Zeitaufwand für die wiederholte Herstellung eines Betonuntergusses deutlich reduziert.
Ein wesentliches Kriterium zugunsten der CONTRACK-Technologie sind die weit gefassten versteckten Kosten, die mit der Durchführung von Investitionen oder Renovierungen der Gleisinfrastruktur einhergehen – Kosten, die vom Eigentümer, lokaler Gemeinschaft und vom Organisator des öffentlichen Verkehrs getragen werden. Dazu gehören vor allem die Ausgaben im Zusammenhang mit der Organisation von Umleitungen für Fahrer von Individualfahrzeugen sowie die Aufrechterhaltung des Ersatzverkehrs. Eine effiziente Montage oder der Austausch von vorgefertigten Straßenbahnweichen verkürzt erheblich die Dauer der Anwendung kostspieliger und zeitaufwändiger Ersatzverkehrslösungen, was bedeutende Einsparungen generiert und die soziale Belastung der Bauprozesse reduziert.
Zeit
Ein entscheidendes Argumentbei der Auswahl der Technologie, insbesondere wenn es um Bauarbeiten in Stadtzentren und die damit verbundenen Beeinträchtigungen geht. Durch die Verlagerung eines wesentlichen Teils der Prozesse von der Baustelle in das Werk des Herstellers verkürzen wir die Einbauzeit der wichtigsten Elemente der Gleisinfrastruktur erheblich. Anstatt mehrerer Wochen, die unter anderem für das Aushärten der Betonschichten erforderlich sind, benötigen wir nur wenige Tage, um eine Weiche oder einen Bahnübergang zu bauen und ihn in die Straßenoberfläche zu integrieren (Bus- und Straßenbahnspuren, Kreisverkehre, Straßen- und Bahnkreuzungen, Umschlagterminals, Fußgängerüberwege oder Fahrradüberwege). Ein weiterer wichtiger Aspekt ist die deutliche Reduzierung des Arbeitsaufwands beim Austausch des stählernen Weichenteils. Die Möglichkeit, die verschlissene Stahlkonstruktion zu entfernen, ohne die Betonplatte zu beschädigen, und anschließend schnell eine neue Weiche in die Schienenkanäle einzubauen, stellt einen enormen Vorteil unserer Technologie dar.
Haltbarkeit
Fertigteilkonstruktionen zeichnen sich durch eine längere Lebensdauer aus. Dies resultiert aus der Tatsache, dass sie in einer streng kontrollierten Fabrikumgebung hergestellt werden, unabhängig von äußeren Einflüssen (z. B. Niederschlägen) und unter Einhaltung einer viel höheren Genauigkeit in Bezug auf Arbeitsabläufe, Abmessungen, Zeiten usw. Das so hergestellte Fertigteil garantiert eine sehr hohe Anfangsqualität. Bei Einhaltung höchster Montagestandards erhalten wir somit eine Weiche, ein Gleissystem oder einen kompletten Weichenknoten, der perfekt in die Fahrbahn integriert ist und für einen langfristigen und sicheren Betrieb ausgelegt ist.
Kontinuität
Ein wesentlicher Vorteil von vorgefertigten Weichen und Übergängen ist die Vereinheitlichung der eingesetzten Einbautechnologien – sowohl für einfache Gleisabschnitte als auch für komplexe Weichenknoten. Dadurch können auf sehr langen Strecken dieselben Bau- und Instandhaltungsprozesse angewendet werden. Dies wirkt sich positiv auf die Organisation und Dauer der Arbeiten aus, reduziert technisch und betrieblich problematische Schnittstellen zwischen unterschiedlichen Technologien und senkt letztlich die damit verbundenen Kosten.
LCC-Kosten
Durch die Berechnung der Kosten über den gesamten Lebenszyklus von vorgefertigten Weichen oder Kreuzungen erzielen wir erhebliche Einsparungen. Durch den Einsatz der CONTRACK-Technologie entfallen während der Bauphase die Arbeiten und Arbeitsstunden, die für die Herstellung einer Betonunterlage in Nassbauweise, die Anpassung und Befestigung der Weichenkonstruktion an der gegossenen Platte sowie die Herstellung der Deckschicht (Beton, Asphalt, Pflastersteine) erforderlich sind.
Die entscheidenden Einsparungen entstehen allerdings während der gesamten Nutzungsdauer des Fertigteils. Da die Lebensdauer der Betonplatte etwa dreimal so lang ist wie die der Stahlkonstruktion einer Weiche, bedeutet die Möglichkeit, die Stahlkonstruktion auszutauschen, ohne die Stahlbetonstruktur zu beschädigen, dass im Lebenszyklus einer Betonplatten bis zu drei Weichen effizient ausgetauscht werden können. Dadurch werden die Kosten und der Zeitaufwand für die wiederholte Herstellung eines Betonuntergusses deutlich reduziert.
Soziale Kosten
Ein wesentliches Kriterium zugunsten der CONTRACK-Technologie sind die weit gefassten versteckten Kosten, die mit der Durchführung von Investitionen oder Renovierungen der Gleisinfrastruktur einhergehen – Kosten, die vom Eigentümer, lokaler Gemeinschaft und vom Organisator des öffentlichen Verkehrs getragen werden. Dazu gehören vor allem die Ausgaben im Zusammenhang mit der Organisation von Umleitungen für Fahrer von Individualfahrzeugen sowie die Aufrechterhaltung des Ersatzverkehrs. Eine effiziente Montage oder der Austausch von vorgefertigten Straßenbahnweichen verkürzt erheblich die Dauer der Anwendung kostspieliger und zeitaufwändiger Ersatzverkehrslösungen, was bedeutende Einsparungen generiert und die soziale Belastung der Bauprozesse reduziert.
