Zabudowa

OSADZENIE I REGULACJA

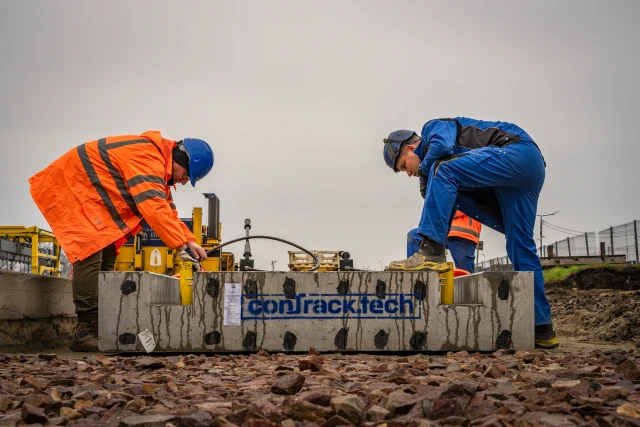

Prefabrykowane płyty układane są na przygotowanym podłożu z wykorzystaniem systemów umożliwiających ich precyzyjne ustawienie. Proces zabudowy obejmuję regulację położenia elementów, zarówno względem rzędnej niwelety, jak i ich umiejscowienia w planie toru.

System obejmuje rozwiązania umożliwiające regulację pionową oraz poziomą, w tym w szczególności:

• systemy regulacji bocznej z wykorzystaniem stalowych elementów montażowych;

• systemy regulacji środkowej z zastosowaniem siłowników hydraulicznych montowanych w kanałach szynowych.

Dobór sposobu regulacji uzależniony jest od warunków zabudowy oraz dostępności krawędzi płyt. W przypadku płyt z wolną krawędzią stosuje się regulację boczną, natomiast w układach zamkniętych, gdzie płyta jest otoczona innymi elementami, wykorzystuje się system regulacji środkowej.

Proces regulacji prowadzony jest do momentu uzyskania wymaganej geometrii toru, po czym wykonywana jest podlewka, która stabilizuje i trwale zespala konstrukcję z podbudową. Elementy regulacyjne pełnią funkcję tymczasową i po zakończeniu procesu są demontowane.

PODLEWKA I MATERIAŁ WYPEŁNIAJĄCY

Podlewka to warstwa materiału wiążącego, aplikowana metodą iniekcji w przestrzeń pomiędzy prefabrykowaną płytą a podbudową, której zadaniem jest zapewnienie pełnego, równomiernego podparcia elementu oraz jego zespolenia z podłożem.

W technologii CONTRACK stosuje się materiał szybkowiążący i samorozlewny, który wprowadzany jest pod wszystkie elementy układu w sposób kontrolowany. Proces podlewania wykonywany jest jednocześnie, partiami – dla kilku lub kilkunastu płyt – co pozwala na uzyskanie jednolitej, ciągłej struktury.

Materiał wypełniający to materiał stosowany do wypełniania przestrzeni technologicznych, takich jak komory szynowe oraz szczeliny dylatacyjne.

W przypadku komór szynowych materiał wypełniający odpowiada za właściwe osadzenie szyny w otulinie, zapewnienie jej współpracy z konstrukcją nawierzchni oraz tłumienie oddziaływań dynamicznych.

W szczelinach dylatacyjnych materiał ten umożliwia kompensację odkształceń wynikających z pracy konstrukcji oraz działających obciążeń, jednocześnie zapewniając szczelność układu.

Materiał wypełniający pełni także funkcje ochronne – zabezpiecza konstrukcję przed wnikaniem wody i zanieczyszczeń oraz ogranicza ryzyko degradacji elementów nawierzchni.

EFEKT KOŃCOWY

Rezultatem procesu zabudowy jest szczelna, monolityczna konstrukcja nawierzchni, w której prefabrykowane elementy współpracują jako jeden system.

Powstaje konstrukcja charakteryzująca się:

• brakiem infiltracji wody pod płytę;

• ograniczeniem ryzyka wypłukiwania i degradacji podbudowy;

• eliminacją negatywnych skutków cykli zamarzania i odmarzania;

• zwiększoną masą układu, korzystnie wpływającą na jego parametry mechaniczne;

• wysoką trwałością oraz stabilnymi parametrami eksploatacyjnymi w całym cyklu życia.

Monolit CONTRACK nie jest wyłącznie efektem wykonawczym, lecz rezultatem kompleksowego podejścia do projektowania i realizacji układu torowego, w którym kluczowe znaczenie ma jego szczelność, integralność oraz długoterminowa trwałość.
