Maßgeschneiderte Prefabrikation
Strassenbahninfrastruktur
INTERSYSTEM-EINSATZMODUL
Das CONTRACK-Systemeinsteckmodul ist ein Technologieelement, das die sichere und dauerhafte Verbindung verschiedener Gleissysteme und Installationstechnologien im Rahmen einer einzigen Investition ermöglicht.
Die Lösung beseitigt problematische Infrastrukturschnittstellen und gewährleistet so die strukturelle und operative Konsistenz des gesamten Systems.
Über das Produkt
Intersystem Insert
Die CONTRACK-Systemeinsätze sind so konzipiert, dass sie Gleisabschnitte integrieren, die mit unterschiedlichen Technologien gebaut oder etappenweise modernisiert wurden.
Anstatt einen Kontaktpunkt „vor Ort“ zu schaffen, ist das Modul als durchdachtes Systemelement konzipiert, das einen nahtlosen Übergang zwischen verschiedenen Konstruktionslösungen gewährleistet. Dieses Element ermöglicht die Herstellung einer Schweißverbindung zwischen der Stahloberfläche der Weiche und der Hauptgleisoberfläche.
Dies ist besonders wichtig bei Investitionen, bei denen neue Infrastrukturabschnitte an bestehende Gleissysteme angebunden werden.
Design
Spezielles Design
Das Systemverbindungsmodul ist ein vorgefertigtes Bauelement, das an die Gegebenheiten einer spezifischen Investition und die Art der anzuschließenden Systeme angepasst ist.
- individuell auf Geometrie und technische Gegebenheiten abgestimmt.
- integriert in das Schienensystem und die Tragstruktur
- angepasst an verschiedene Bautechnologien (z. B. Vorfertigung – traditionelle Gleisbauweise)
- kompatibel mit der CONTRACK-Technologie auf dem vom Investitionsvorhaben abgedeckten Abschnitt
Die Konstruktion gewährleistet die geometrische und funktionale Kontinuität der Strecke.
Um dem Schweißteam einen angemessenen Zugang und komfortables Arbeiten zu ermöglichen, beträgt die Länge des Zwischensystemeinsatzes mindestens 1 m und maximal 8 m.

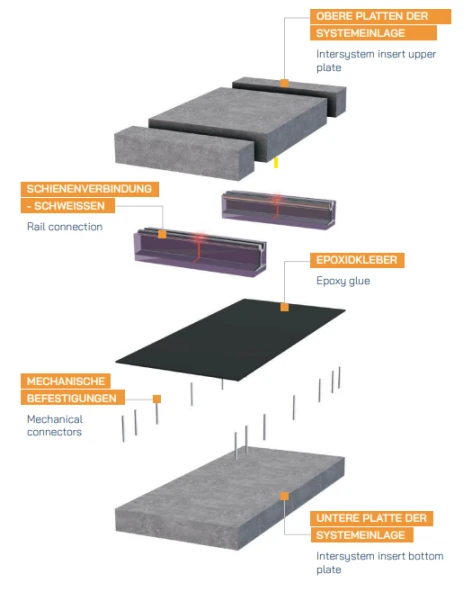

Alle Elemente des Einsatzes sind auf zweifache Weise verbunden – mechanisch (Stahlanker) und chemisch (mit einem sorgfältig ausgewählten Verankerungsmaterial). Der montierte Systemeinsatz wird anschließend mithilfe eines Polyurethanmaterials zur durchgehenden, elastischen Befestigung der Schienen in das Stahlschienensegment integriert.
Der Systemzwischenraum kann ein Element sein, das die Gleise in festgelegte Wartungs-/Verkehrsmanagementzonen unterteilt und somit die Möglichkeit gewährleistet, Gleisarbeiten etappenweise durchzuführen, ohne den gesamten Gleisabschnitt sperren zu müssen.
Vorteile des Produkts
Die Verwendung eines Intersystemeinsatzes ist:
- Beseitigung problematischer Berührungspunkte zwischen verschiedenen Technologien
- Gewährleistung eines reibungslosen Übergangs zwischen den Infrastrukturabschnitten
- Verringerung des Risikos von Ausführungsfehlern an kritischen Stellen
- Verbesserung der Haltbarkeit und Stabilität der Bahn
- Organisation des Integrationsprozesses neuer und bestehender Lösungen
- volle Kompatibilität mit dem CONTRACK-System
Anwendungsort
Anwendung und Integration
Verbindungsmodule werden überall dort eingesetzt, wo es notwendig ist, verschiedene Technologien oder Investitionsumsetzungsphasen zu kombinieren:
- Verbindung neuer Abschnitte mit bestehender Infrastruktur
- Investitionen werden schrittweise umgesetzt
- Übergänge zwischen verschiedenen Gleisstrukturen
- schrittweise Modernisierungen
Die Lösung ermöglicht Investitionen, ohne dass die gesamte Infrastruktur auf einmal standardisiert werden muss.
Langlebigkeit und Qualität
Langlebigkeit und Anfangsqualität
Die präzise Konstruktion und Vorfertigung des Moduls tragen dazu bei, die mit dem Betrieb der Kontaktpunkte verbundenen Risiken zu reduzieren.
Der Einsatz bewährter Materialtechnologien (einschließlich von SIKA unterstützter Lösungen) gewährleistet:
- hohe Beständigkeit gegenüber dynamischen Belastungen
- Haltbarkeit der Konstruktion an einem Ort, der besonders stark dem Verschleiß ausgesetzt ist
- langfristige geometrische Stabilität
Dies führt zu einer höheren Zuverlässigkeit des gesamten Gleissystems.
Die Rolle des Produkts
Rolle in der CONTRACK-Technologie
Das Verbindungsmodul ist ein Schlüsselelement zur Gewährleistung der technologischen Kontinuität in der Praxis. Es ermöglicht die Integration verschiedener Lösungen in ein einziges, kohärentes System – ohne Infrastrukturschwächen zu erzeugen und ohne den Investitionsprozess zu verkomplizieren.
Wideo
CONTRACK-Technologie mit systemübergreifendem Einsatz
