Maßgeschneiderte Prefabrikation
Strassenbahninfrastruktur

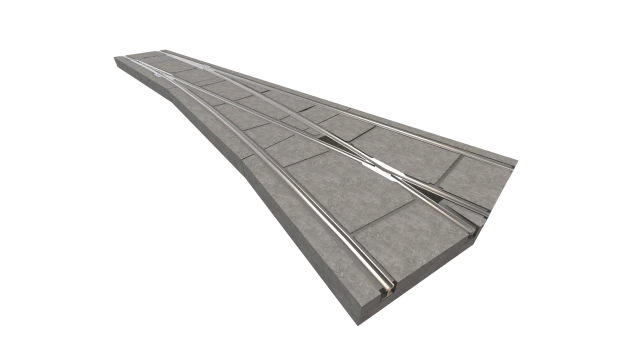

Vorgefertigte Straßenbahnweichen
Die großformatigen, vorgefertigten Weichenplatten von CONTRACK sind ein Element der Systemtechnik im Infrastrukturbau und wurden für die effiziente Realisierung und den zuverlässigen Betrieb von Weichen und kompletten Weichenknoten entwickelt.
über das Produkt
vorgefertigte Elemente von speziellen Straßenbahnweichen
Vorgefertigte Straßenbahnweichen werden stets individuell nach den Anforderungen des jeweiligen Projekts geplant. Ein Schlüsselelement sind hochentwickelte, großformatige Stahlbetonfertigteile, die mithilfe eines schnellhärtenden Polyurethan-Materials für eine durchgehende, elastische Schienenbefestigung mit der Stahlkonstruktion der Weichen verbunden werden. Die Weichen werden als großformatige Platten zur Baustelle geliefert und sind somit für eine schnelle und präzise Montage vorbereitet.
Design
Spezielles Design
Ein Schlüsselelement der CONTRACK-Technologie sind großflächige Stahlbetonplatten, die alle für den reibungslosen und dauerhaften Betrieb der Weiche notwendigen Kanäle und Verbindungen beinhalten. Die geschlossenen Platten bilden eine dichte, robuste und monolithische Konstruktion.
Die Vorfertigung ermöglicht eine genaue Abbildung der Weichengeometrie und eine präzise Platzierung der Schienen und Systemkomponenten bereits in der Produktionsphase.
Es können drei Arten von Verstärkungen verwendet werden:
- traditionell
- Hybrid
- Verbundwerkstoff
Ein ausgefeiltes System zur Verstärkung und Optimierung von Schienenkanälen ermöglicht:
- Montage und Anschluss der Weichenantriebe für die Straßenbahn
- Lage und Anschluss der elektrischen Schalterheizung
- Installation von Entwässerungskästen, die in Abwasserkanäle integriert sind
- Die Inspektionen des Zustands des Fertigteils und der oben genannten Elemente erfolgen während des gesamten Lebenszyklus, ohne die Stahlbetonkonstruktion zu beschädigen.
Vorteile des Produkts
Die vorgefertigten Weichen von CONTRACK ermöglichen
- Individuelle Vorfertigung von Straßenbahnweichen – deutliche Verkürzung der Weichenmontagezeit
- Hohe Präzision der Verarbeitung unter Fabrikbedingungen
- Durch die Verwendung eines Systemzwischenstücks wird eine gleichmäßige Oberfläche über die gesamte Weichenfläche erzielt und der Anschluss an den vorgefertigten Abschnitt des Hauptgleises hergestellt.
- Geordnete und vorhersehbare Umsetzung der Entwicklung in den strukturell komplexesten Bereichen der Rennstrecke
- Einschränkung der auf der Baustelle durchgeführten Arbeiten
- Arbeiten unter freihängenden Leitungen – mit dem PWP-Portalsystem
- Schneller Austausch verschlissener Gleisabschnitte ohne Beschädigung der Stahlbetonplattenkonstruktion
Modernisierung
Vorgefertigte Systeme, die mit Blick auf die zukünftige Nutzung entwickelt wurden
Die Technologie zur Herstellung von Stahlbetonplatten mit Schienenkanälen ermöglicht effektive Instandhaltungsarbeiten, einschließlich des Austauschs abgenutzter Stahlschienenkonstruktionen und deren Ersatz durch neue, ohne die Plattenkonstruktion zu beschädigen.
Langlebigkeit und Qualität
Langlebigkeit und Anfangsqualität
Für spezielle Straßen- und Straßenbahnsysteme verwenden wir eine Stahlbetonmischung und eine speziell entwickelte Bewehrung, die die örtlichen Gegebenheiten berücksichtigt. Dadurch erreichen wir die erforderliche Anfangsqualität und Langlebigkeit der Fertigteile. In Kombination mit der Möglichkeit, alle in den Weichenplatten integrierten Komponenten (z. B. Schmiervorrichtungen) in jeder Betriebsphase auszutauschen, ermöglicht dies eine langfristige Nutzung mit praktisch keinen Beeinträchtigungen für die Verkehrsteilnehmer.
Standort
Vorgefertigte Elemente für die kritischen Punkte der Stadt
Die CONTRACK-Technologie kommt am effektivsten bei speziellen Straßenbahnweichen zum Einsatz, die an wichtigen Kreuzungspunkten des Straßenbahn- und Straßenverkehrs in der Stadt installiert sind.
Gerade an diesen Standorten verursachen langwierige Sanierungs- und Modernisierungsarbeiten die größten Beeinträchtigungen – für Autofahrer, Fahrgäste des öffentlichen Nahverkehrs und die Verkehrsplanung der Städte gleichermaßen. Und genau hier spielen Vorfertigung, Logistik sowie schnelle Bau- und Sanierungstechnologien ihre Stärken am besten aus, indem sie all ihre Vorteile nutzen und gleichzeitig die langfristigen sozialen Kosten der Modernisierung reduzieren.
wideo

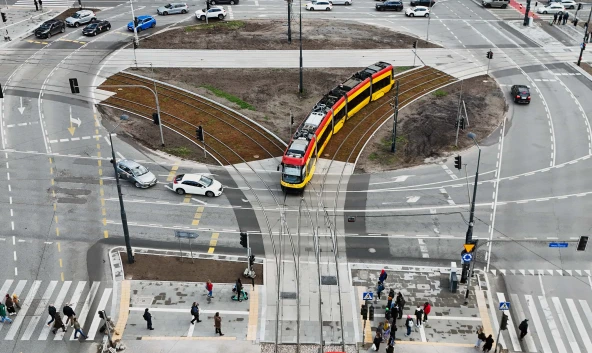

Entwicklung der Kreuzung am Zawiszy-Platz in Warschau
